Pontos-chave deste artigo
- Os ensaios seguem a ABNT NBR 16147, com aplicação progressiva de 50%, 100% e 110% da capacidade nominal
- O ensaio estático a 120% é aplicado apenas quando aplicável ao equipamento, por decisão técnica registrada
- O teste integra a inspeção periódica — não é procedimento restrito a comissionamento ou pós-reforma
- Critérios centrais de aprovação: ausência de deformação permanente e retenção plena dos freios sob carga
O teste de carga em ponte rolante é o ensaio que verifica, com carga real e rastreável, o comportamento do equipamento sob solicitação — e é a única etapa da inspeção que avalia o conjunto em funcionamento: estrutura, mecanismos, freios, comando e dispositivos de segurança respondendo ao mesmo tempo.
Inspeção visual e ensaio não destrutivo examinam componentes isoladamente. O ensaio de carga examina o sistema.
Este artigo apresenta as cargas aplicadas conforme a ABNT NBR 16147, quando o ensaio é exigido, o procedimento, os critérios de aprovação e a documentação resultante. Para o conceito aplicado a equipamentos de elevação em geral, o ponto de partida é como funciona um teste de carga.
O que é o teste de carga
O ensaio submete o equipamento a cargas conhecidas e rastreáveis, aplicadas de forma progressiva, verificando a cada etapa:
- Comportamento estrutural — deformação sob carga e retorno à condição inicial
- Desempenho dos mecanismos — elevação, translação da ponte e do trole
- Eficácia dos freios — retenção com carga suspensa e frenagem em movimento
- Atuação dos dispositivos de segurança sob carga
- Comportamento elétrico — corrente, aquecimento, ausência de atuação indevida de proteções
A progressão de carga não é formalidade: cada etapa confirma o comportamento antes que a solicitação aumente. É o que permite interromper o ensaio ao primeiro sinal anormal, com a carga ainda em patamar inferior.
Antes do ensaio, o equipamento precisa estar aprovado na avaliação visual e dimensional. Aplicar carga em ponte com cabo fora de critério ou gancho reprovado é submeter pessoas a risco desnecessário — o roteiro dessa verificação prévia está em inspeção em ponte rolante.
Base normativa: ABNT NBR 16147
A referência central para o ensaio de carga em equipamentos de levantamento é a ABNT NBR 16147 — Equipamentos de levantamento e movimentação de cargas — Comissionamento. É ela que estabelece o conjunto de ensaios e verificações a que o equipamento deve ser submetido e os percentuais de carga aplicados.
| Referência | Contribuição |
|---|---|
| ABNT NBR 16147 | Conjunto de ensaios e verificações; cargas de ensaio |
| NR-11 | Exige inspeção e manutenção de equipamentos de movimentação de cargas, com registro |
| NR-12 | Exige que a máquina opere com segurança, com dispositivos íntegros e manutenção documentada |
| ABNT NBR 8400 | Cálculo estrutural e classificação dos equipamentos de levantamento |
| ABNT NBR ISO 9927 | Regime de inspeção de equipamentos de elevação |
| Manual do fabricante | Prevalece quando estabelece condição mais restritiva |
Ponto prático relevante: quando o manual do fabricante impõe restrição ou procedimento mais rigoroso que a referência normativa, o manual prevalece. O engenheiro responsável registra no memorial do ensaio a referência adotada e a justificativa.
As cargas de ensaio
A aplicação é progressiva, em etapas:
| Etapa | Carga | O que se verifica |
|---|---|---|
| 1 — 50% da capacidade nominal | Metade da carga nominal | Comportamento inicial dos mecanismos e freios; confirmação de que o equipamento responde antes de aumentar a solicitação |
| 2 — 100% da capacidade nominal | Carga nominal | Desempenho na condição de trabalho declarada, em todos os movimentos e em todo o curso |
| 3 — 110% da capacidade nominal | Sobrecarga de ensaio | Margem de segurança dos mecanismos, freios, comando e dispositivos |
| 4 — 120%, ensaio estático | Apenas quando aplicável | Resistência estrutural sob carga majorada, sem movimentação da carga |
Três esclarecimentos que evitam interpretação equivocada:
A etapa 4 não é universal. O ensaio estático a 120% é aplicado somente quando aplicável ao equipamento e à sua configuração. A decisão é técnica, tomada pelo engenheiro responsável e registrada no memorial, considerando o tipo de equipamento, sua condição estrutural e o histórico disponível. A progressão é o método, não uma etapa preliminar. Cada patamar tem verificações próprias e resultado registrado. Pular direto para o percentual mais alto elimina a proteção que a progressão oferece. Cada etapa percorre os movimentos. Nas etapas com carga em movimento, o ensaio cobre elevação e descida, translação do trole e translação da ponte em todo o curso — e não uma posição única.Quando o ensaio é exigido
| Situação | Por quê |
|---|---|
| Inspeção periódica | Verifica o conjunto em funcionamento; integra o escopo da inspeção técnica |
| Entrada em operação | Equipamento novo ou recém-instalado valida o comportamento no local definitivo |
| Após reforma ou modificação estrutural | Alteração de viga, cabeceira, reforço ou vão muda o comportamento estrutural |
| Após troca de componente da cadeia de sustentação | Cabo, gancho, moitão, tambor, redutor, freio |
| Após acidente, choque ou sobrecarga | Solicitação fora do previsto exige revalidação |
| Após realocação do equipamento | Nova estrutura de apoio, novo caminho de rolamento |
| Reativação após longa inatividade | Corrosão e travamento de mecanismos não aparecem em inspeção visual |
| Repotenciação de capacidade | Alteração da capacidade nominal exige memorial e ensaio |
| Exigência contratual ou de seguradora | Frequente em contratos industriais e de manutenção de terceiros |
A primeira linha é a que mais gera dúvida: o ensaio integra a inspeção periódica, e não é procedimento restrito a comissionamento ou a situações excepcionais.
Preparação e pré-requisitos
O ensaio só é liberado quando um conjunto de condições está atendido, e a primeira delas é a mais importante: a avaliação visual e dimensional prévia precisa estar aprovada. Aplicar carga majorada em equipamento com cabo fora de critério, gancho reprovado ou trinca estrutural conhecida é submeter pessoas a risco desnecessário — o ensaio não é o meio de descobrir esses problemas, e sim a etapa que os pressupõe resolvidos.
Além disso, exige-se manutenção preventiva em dia com registros disponíveis, cargas de ensaio definidas e aferidas com certificado, acessórios de içamento compatíveis e certificados, área isolada e desimpedida sob todo o percurso, equipe definida — engenheiro responsável, operador certificado, sinaleiro e apoio —, plano de contingência para queda de carga e falha de energia, e comunicação formal à operação com parada programada.
Há ainda um pré-requisito que costuma ser esquecido e que pertence à edificação, não ao equipamento: a verificação da estrutura de apoio — consolos, vigas de rolamento e chumbadores. Durante o ensaio, a ponte transmite a esses elementos uma carga majorada. Se a estrutura civil não foi avaliada, o ensaio acaba testando também um componente que ninguém verificou, e uma eventual falha ali ocorre fora do que o procedimento previa.
Procedimento passo a passo
1. Plano de ensaio — memorial com capacidade nominal, cargas de cada etapa, definição sobre a aplicabilidade do ensaio estático a 120%, posições de medição, sequência de movimentos, critérios de aceitação e plano de emergência
2. Reunião de segurança com toda a equipe envolvida
3. Isolamento e sinalização da área de influência
4. Instalação da instrumentação — célula de carga ou dinamômetro calibrado, nível óptico ou relógio comparador nos pontos de medição
5. Registro das cotas de referência sem carga
6. Montagem da carga e conferência do valor
7. Etapa a 50% — verificação de mecanismos, freios e comando
8. Etapa a 100% — movimentos completos em todo o curso, com verificação de freios e dispositivos
9. Etapa a 110% — sobrecarga de ensaio, com o mesmo conjunto de verificações
10. Ensaio estático a 120%, quando aplicável — carga suspensa a pequena altura, medição de deformação e verificação de retenção
11. Retirada da carga e nova medição das cotas — verificação de deformação permanente
12. Ensaio dos dispositivos de segurança sob carga
13. Desmobilização e reinspeção de cabo, gancho, freio e soldas críticas
14. Registro fotográfico e vídeo das etapas
15. Emissão do laudo com conclusão técnica e ART
A reinspeção pós-ensaio (passo 13) é obrigatória: a solicitação pode revelar dano que não existia antes. Encerrar o teste sem reexaminar cabo, gancho e soldas críticas anula parte do valor do procedimento.
Precisa de teste de carga com carga certificada e laudo? A VSM Engenharia executa o ensaio conforme a ABNT NBR 16147, com instrumentação calibrada, em todo o Sudeste. Solicite pelo WhatsApp.
Critérios de aprovação
O equipamento é aprovado quando, cumulativamente:
- Ausência de deformação permanente — a estrutura retorna às cotas iniciais após a retirada da carga
- Deformação sob carga dentro do limite de projeto ou da referência normativa adotada
- Retenção plena dos freios de elevação, sem deslizamento em nenhuma etapa
- Frenagem eficaz dos mecanismos de translação, com distância de parada compatível
- Atuação de todos os dispositivos de segurança sob carga
- Ausência de trincas nas soldas críticas na reinspeção pós-ensaio
- Ausência de dano em cabo, gancho, polias e tambor
- Comportamento elétrico normal — corrente, aquecimento, ausência de atuação de proteções
Reprovação implica identificação da causa, correção com responsabilidade técnica e repetição integral do ensaio, a partir da primeira etapa. Não existe aprovação parcial: equipamento reprovado permanece fora de operação até novo ensaio conclusivo.
Vantagem prática da progressão: quando há falha, ela costuma aparecer nas etapas iniciais — o que evita levar um equipamento comprometido diretamente à condição de maior solicitação.
Carga de ensaio e instrumentação
Opções de carga
| Recurso | Vantagem | Limitação |
|---|---|---|
| Blocos padrão certificados | Valor exato, rastreável, reutilizável | Requer mobilização e transporte |
| Bolsas de água (water bags) | Ajuste fino entre as etapas, seguras em caso de queda | Dependem de fonte de água e tempo de enchimento |
| Carga da própria planta | Disponibilidade imediata | Só é válida com pesagem certificada |
| Dinamômetro em linha | Mede a carga real aplicada em tempo real | Não substitui a rastreabilidade da carga |
As bolsas de água têm vantagem específica no ensaio progressivo: permitem ajustar a carga entre 50%, 100% e 110% sem remobilizar blocos.
Instrumentação mínima
- Célula de carga ou dinamômetro com certificado de calibração vigente
- Nível óptico, laser ou relógio comparador para medição de deformação
- Trena e paquímetro para medições dimensionais
- Termômetro infravermelho para verificação de aquecimento
- Alicate amperímetro para leitura de corrente sob carga
Instrumento sem certificado de calibração vigente compromete o laudo inteiro. É o primeiro item que um auditor técnico solicita.
Segurança durante o ensaio
O teste de carga é a operação de maior risco do programa de manutenção do equipamento: coloca-se deliberadamente carga elevada sobre um sistema cuja integridade se está justamente verificando.
Medidas obrigatórias:
- Área totalmente isolada — ninguém sob a carga ou no percurso, em nenhum momento
- Altura mínima de içamento no ensaio estático, limitando a energia de eventual queda
- Equipe reduzida ao mínimo necessário, em posições protegidas
- Comunicação definida entre operador, sinaleiro e engenheiro responsável
- Operador certificado conduzindo o equipamento
- Acessórios de içamento certificados e compatíveis com a carga majorada
- Interrupção imediata ao primeiro sinal anormal
- Plano de emergência definido e comunicado antes do início
A seleção e o cálculo dos acessórios seguem a mesma lógica do plano de movimentação de cargas descrita em plano de rigging: guia técnico.
Documentação e ART
O laudo do teste de carga precisa conter:
1. Identificação completa do equipamento e do local
2. Capacidade nominal e cargas aplicadas em cada etapa, com memorial
3. Registro da decisão sobre a aplicabilidade do ensaio estático a 120%
4. Certificados de calibração da instrumentação e de aferição da carga
5. Cotas de referência antes, durante e após o ensaio
6. Resultado de cada etapa e de cada movimento avaliado
7. Resultado dos dispositivos de segurança
8. Registro fotográfico e, quando disponível, vídeo
9. Reinspeção pós-ensaio
10. Não conformidades e prazos de correção
11. Conclusão objetiva sobre aptidão operacional
12. Identificação do engenheiro responsável, CREA e número da ART
O laudo integra o histórico do equipamento junto com o laudo de inspeção periódica e os registros de manutenção. A conferência conjunta desses documentos é exatamente o que ocorre em auditoria de cliente e em fiscalização.
Próximo passo
Teste de carga não é formalidade contratual: é a evidência prática de que a ponte rolante se comporta como deve sob solicitação. Executado com progressão de carga, instrumentação calibrada e medição comparativa, entrega uma conclusão técnica defensável.

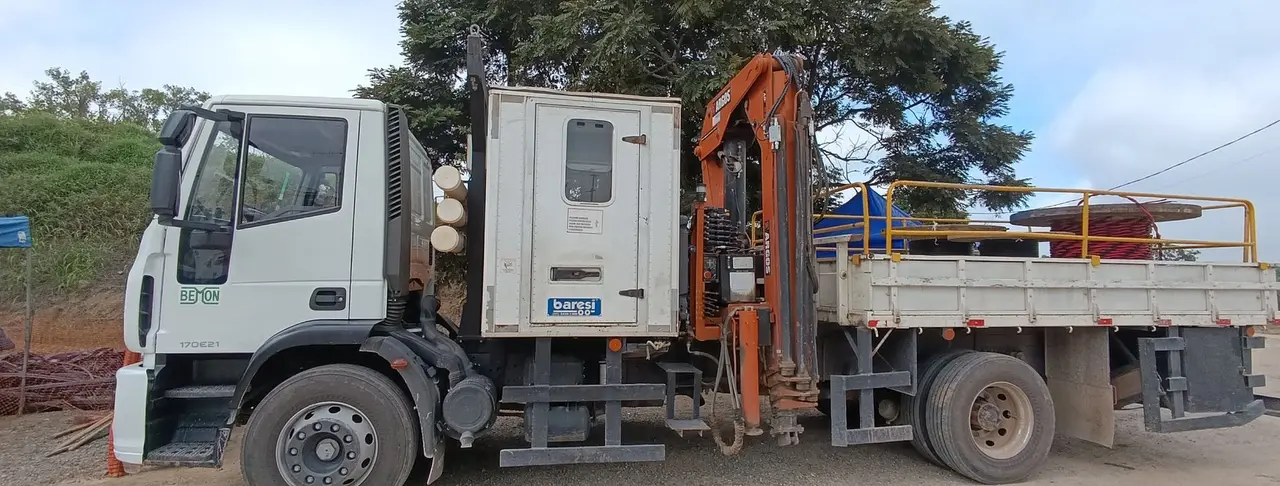

A VSM Engenharia executa teste de carga em pontes rolantes, pórticos, talhas, monovias e caminhões munck em todo o Sudeste, conforme a ABNT NBR 16147, com engenheiro mecânico, instrumentação calibrada, laudo completo e ART.
