NR11 e Plano de Rigging: o guia técnico definitivo para movimentação e içamento de cargas
Movimentar carga é fácil. Movimentar carga com segurança, repetidamente, em uma planta industrial real, com pessoas embaixo, em condições de vento, com equipamento envelhecido e operador sob pressão de cronograma é outra história. A NR11 é a norma que separa essas duas realidades. Quem trata o içamento como atividade trivial colhe acidentes graves: queda de carga, tombamento de guindaste, ruptura de cabo, esmagamento de operador. Quem trata como engenharia colhe operação fluida, sem acidente, sem perda patrimonial e sem multa.
Este guia foi escrito por engenheiros mecânicos da VSM Engenharia com base em mais de 800 inspeções de equipamentos de içamento e centenas de planos de rigging executados em obras críticas do Sudeste — refinaria, siderurgia, montagem industrial, infraestrutura urbana, eólico onshore, óleo & gás. O objetivo é dar à pessoa que assina o documento — ou que confia nele — a base técnica para distinguir um plano de rigging real de uma planilha decorativa.
A NR11 vigente foi atualizada pela Portaria SEPRT nº 2.318/2020 e aplica-se a transporte, movimentação, armazenagem e manuseio de materiais. Para atividades específicas, ela conversa diretamente com a NR-18 (construção civil), NR-12 (segurança em máquinas), NR-34 (construção naval) e NR-35 (trabalho em altura).
O que é a NR11 e qual o seu escopo
A Norma Regulamentadora nº 11 estabelece os requisitos mínimos de segurança para operações de transporte interno, içamento, armazenagem e manuseio de materiais dentro do ambiente de trabalho. Cobre:
- Operações com cabos de aço, cordas, correntes e outros acessórios de içamento
- Movimentação por tração mecânica — guindastes, gruas, pontes rolantes, talhas, pórticos, paus-de-carga
- Movimentação por tração manual com auxílio de polias, talhas manuais, alavancas
- Veículos industriais — empilhadeiras, paleteiras motorizadas, transpaleteiras, rebocadores

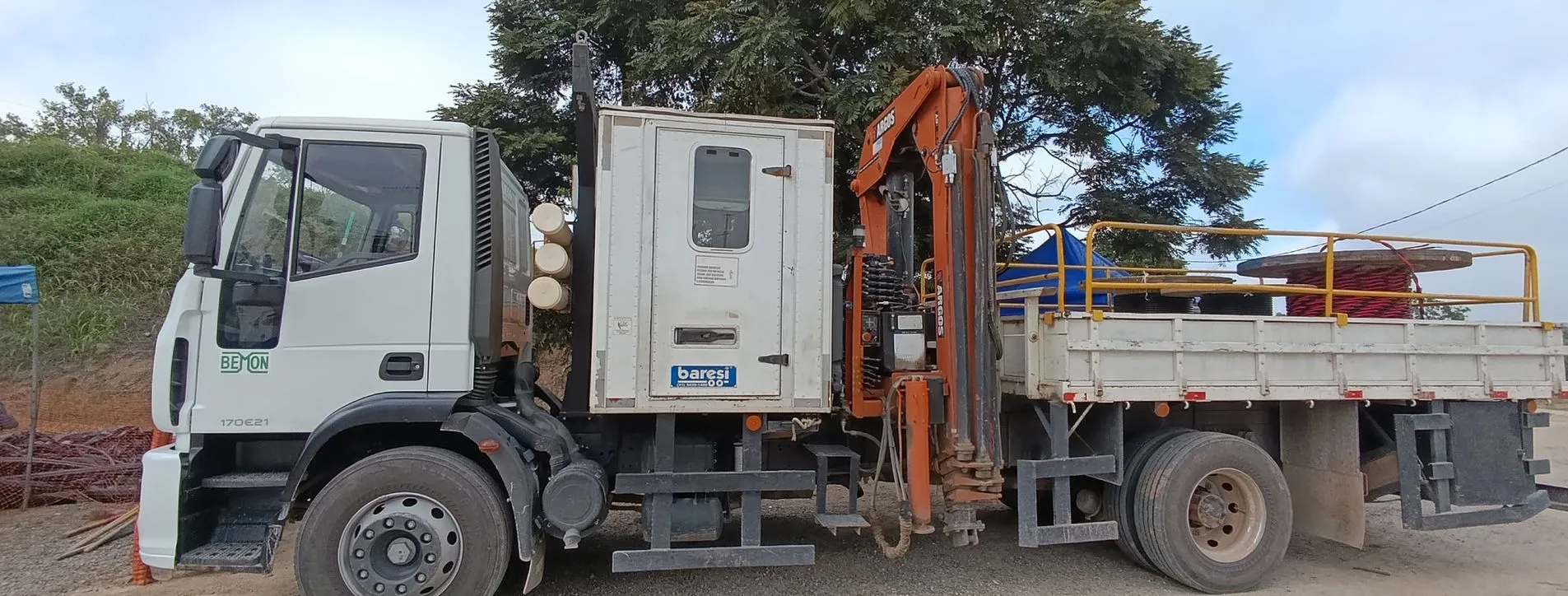

- Caminhões munck (guindautos) — equipamentos veiculares com lança hidráulica
- Plataformas elevatórias quando associadas à movimentação de materiais
- Armazenagem — estiva, empilhamento, rack industrial, segregação de produtos perigosos
Para operações externas em construção civil, a NR-18 sobrepõe-se com requisitos adicionais (gruas com licença de instalação, projeto de fundação, plano de cargas).
Equipamentos cobertos pela NR11 — e o que cada inspeção exige
A inspeção NR11 não é uma atividade única: o escopo varia drasticamente conforme o tipo de equipamento. A tabela abaixo resume os principais equipamentos, periodicidades e exigências de ensaio.
| Equipamento | Periodicidade mínima | Ensaios típicos | Documentação |
|---|---|---|---|

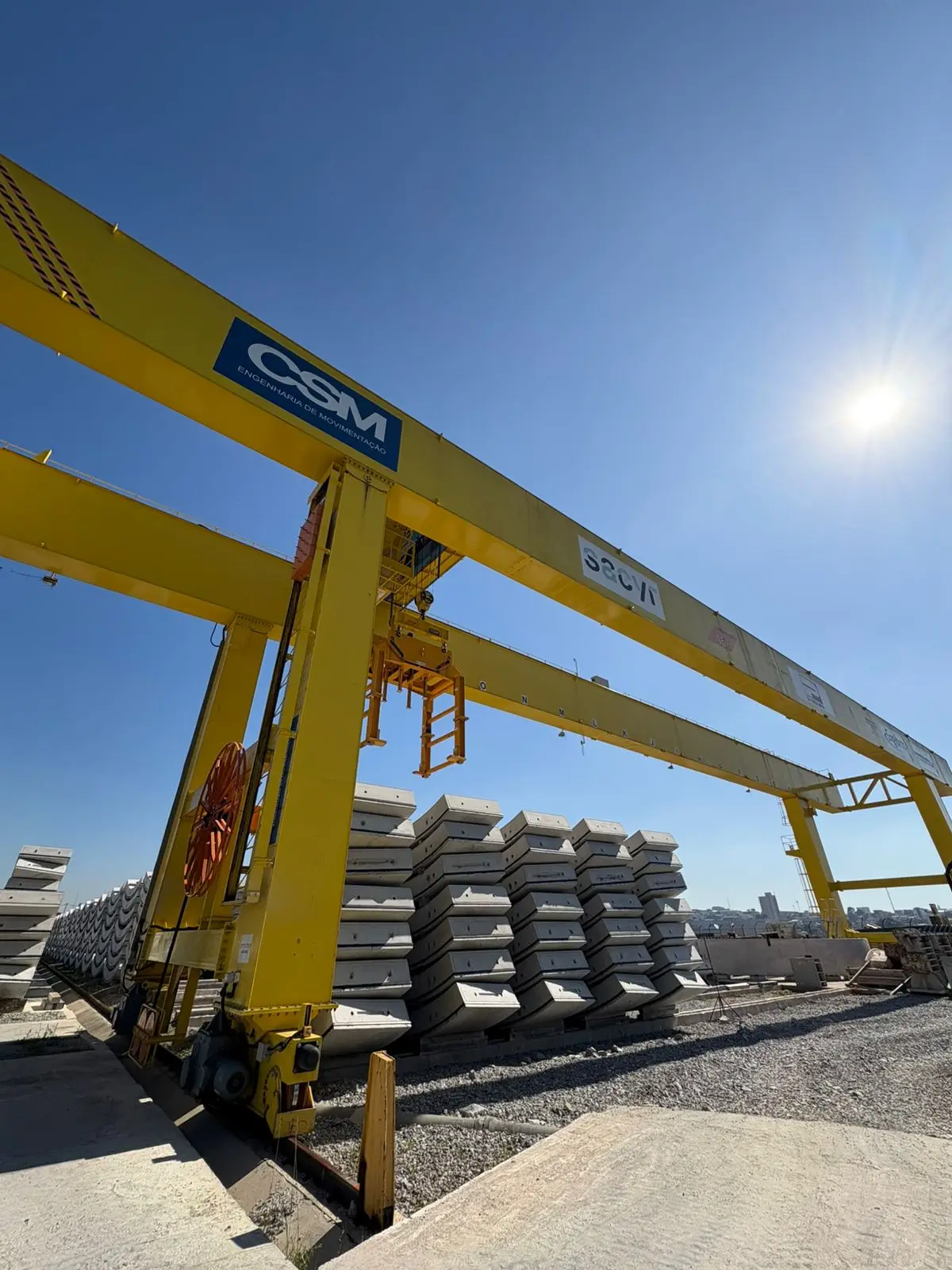

| Ponte rolante / pórtico | Anual (inspeção completa) + diária (operador) | Visual, END em ganchos e cabos, teste dinâmico de freio | Laudo + ART + Livro de Inspeção |

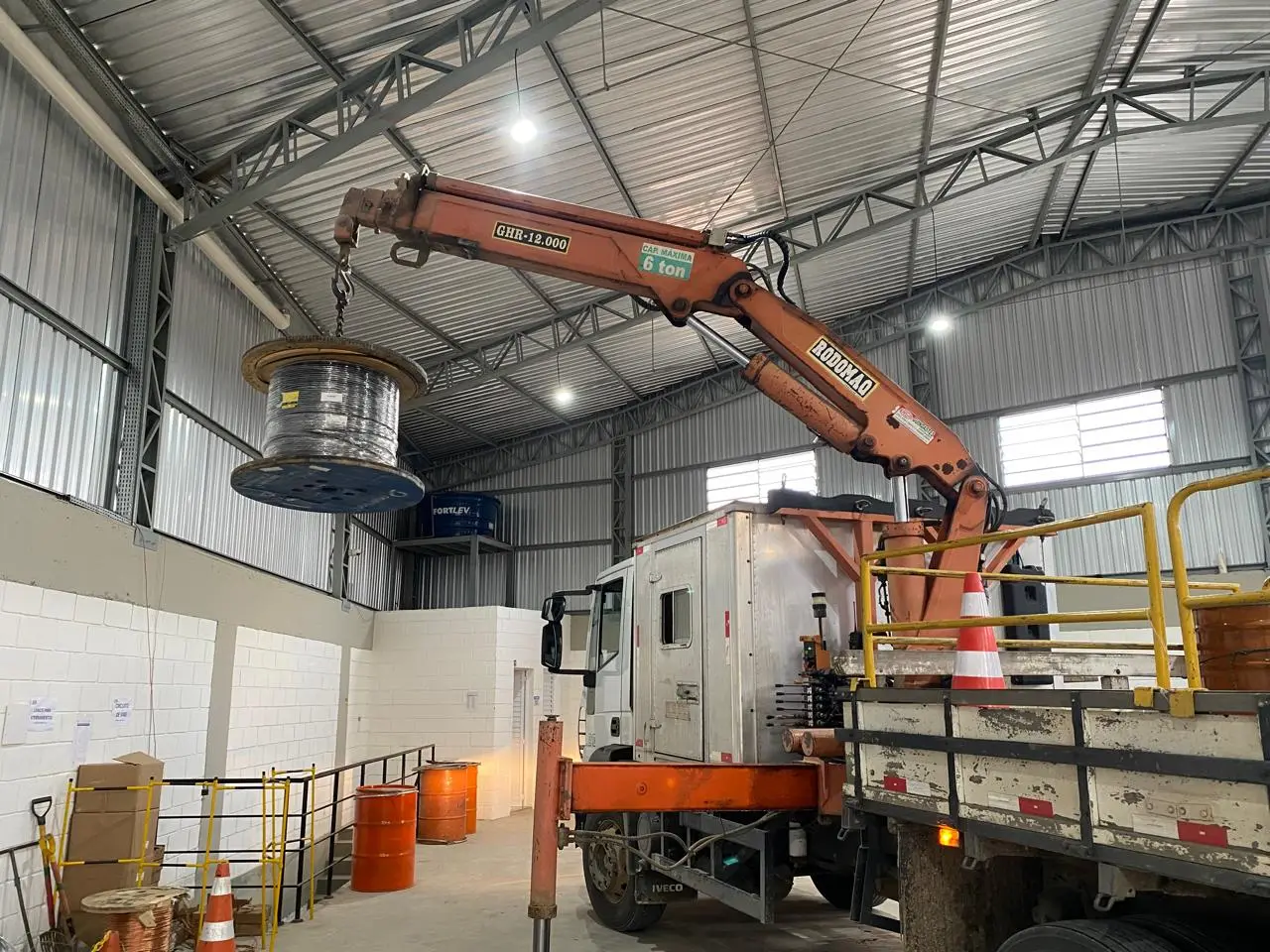

| Caminhão munck / guindauto | Anual + teste de carga | Visual, LP em soldas críticas, teste de carga 1,1× SWL | Laudo + ART + Certificado |
| Guindaste sobre esteira ou pneus | Anual + teste anual de carga | Visual + UT em pinos + teste estático e dinâmico | Laudo + ART + curvas de carga |
| Grua de obra (NR-18) | Mensal + montagem/desmontagem | Visual, torque de parafusos, ancoragem, alinhamento | PRGM + ART + licença local |

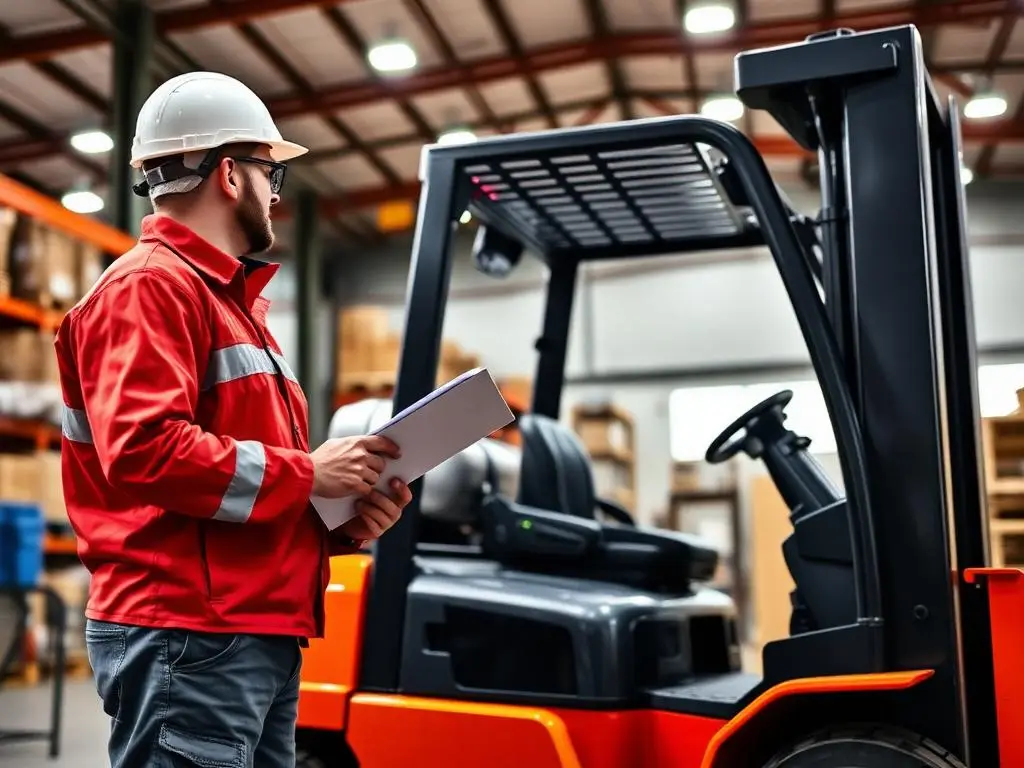

| Empilhadeira | Diária (operador) + semestral (técnica) | Visual, freio, hidráulico, garfos, sistema de elevação | Checklist + Laudo Anual |
| Talha elétrica / manual | Anual | Visual + LP em gancho + teste de carga | Laudo + ART |
| Cabos de aço, cintas, manilhas | Diária + descarte conforme NBR 13541 / NBR 15637 | Visual conforme critério da norma | Registro de inspeção |
| Plataforma elevatória | Anual + diária | Visual, hidráulico, sistemas de segurança, teste de carga | Laudo + ART |

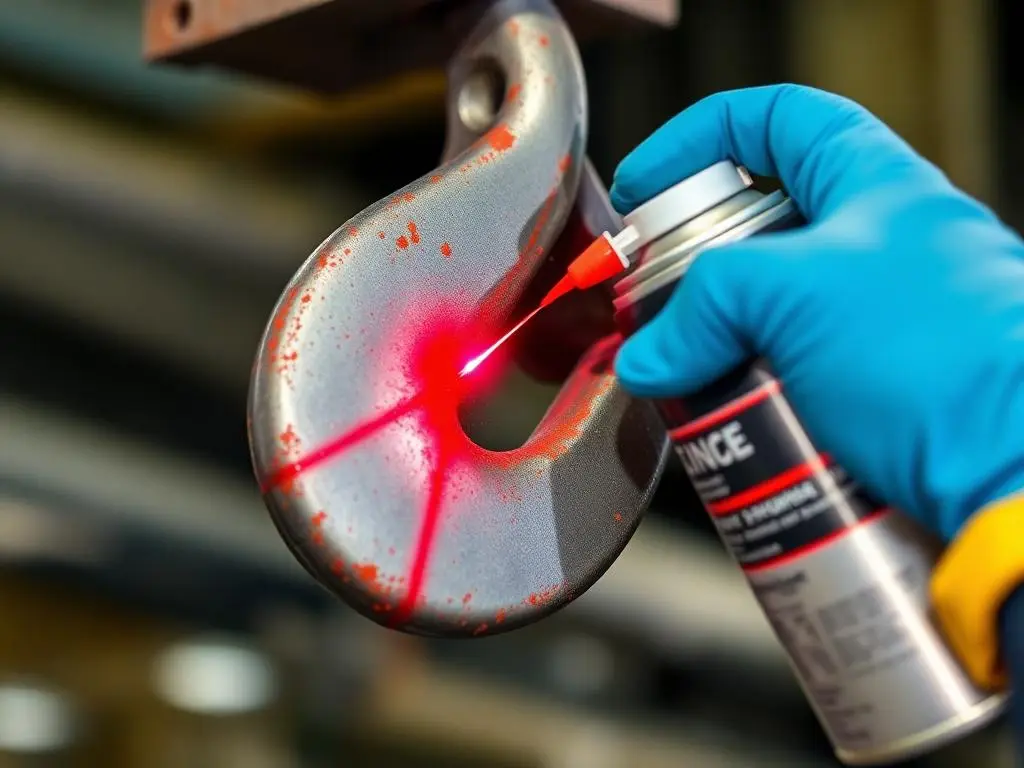

Inspeção visual sem ensaio em gancho é meio caminho para acidente. O gancho é o componente mais solicitado em todo equipamento de içamento — a fissura inicia internamente, na garganta, e só LP ou PM detecta antes que o componente abra.
Plano de Rigging: o que é, quando é obrigatório e o que precisa conter
Plano de rigging (também chamado plano de içamento, lifting plan ou PRGM) é o documento técnico de engenharia que define como uma operação específica de içamento será realizada com segurança. Não é um formulário genérico — é um projeto, com cálculos, croquis, análise de risco e responsabilidade técnica.
O plano de rigging é obrigatório em qualquer içamento que envolva:
- Carga crítica — equipamento de processo, vaso, transformador, estrutura de grande porte
- Carga acima de 75% da capacidade nominal do equipamento de içamento
- Içamento múltiplo (dois ou mais equipamentos atuando em conjunto na mesma carga)
- Içamento próximo a redes elétricas energizadas, ferrovias, vias públicas, edificações ocupadas
- Içamento sobre pessoas ou áreas ocupadas (sempre que possível, evitar)
- Operações em ambiente classificado (Ex, atmosfera explosiva)
Conteúdo mínimo de um plano de rigging técnico:
- Identificação da operação (cliente, obra, data, número do plano)
- Caracterização da carga — peso real, centro de gravidade, dimensões, pontos de içamento, certificados quando aplicável
- Caracterização do equipamento principal — guindaste, capacidade, raio de operação, ângulo da lança, gráficos de carga aplicados
- Acessórios de içamento — cintas, manilhas, balancim, cabos de retenção (taglines), com SWL e fator de segurança documentados
- Estudo de posicionamento — croqui em planta e elevação, com obstáculos, raio de giro, área de exclusão
- Verificação do solo — capacidade de suporte, sapatas, nivelamento, estudos geotécnicos quando necessário
- Análise de interferências — redes elétricas, edificações, vias, pessoas
- Análise de risco específica da operação (APR ou JSA)
- Procedimento operacional passo a passo
- Plano de emergência — falha mecânica, queda de energia, vento, queda de carga
- Critérios de paralisação — vento máximo, visibilidade, chuva, temperatura
- Identificação da equipe — sinaleiro, rigger, operador, supervisor, com habilitações
- ART do engenheiro responsável, baixada no CREA
Cálculos críticos do plano de rigging — o que separa engenharia de "feeling"
Quem faz plano de rigging de verdade calcula, anota e justifica. Os cálculos básicos:
1. Peso real da carga
Não confiar em "peso de catálogo". Pesar quando possível, ou calcular pelo desenho com densidade real do material. Erro comum: ignorar acessórios próprios da carga (motor, redutor, óleo, conexões, isolamento).
2. Centro de gravidade (CG)
Determinante para escolha dos pontos de içamento. CG deslocado gera braços de alavanca, sobrecarga em uma das pernas do balancim e instabilidade.
3. Tensão nas pernas da lingada
Para uma lingada simétrica de N pernas com ângulo θ entre a perna e a vertical: T = (Peso ÷ N) ÷ cos(θ) Com ângulo de 60° entre as pernas, cada perna sustenta ~57% do peso total. Com 90°, sobe para ~71%. Com 120°, vai para ~100% — situação proibida sem balancim.
4. Capacidade líquida do equipamento
A capacidade de catálogo é bruta. Da capacidade bruta, subtraem-se: peso do moitão, peso do gancho, peso do cabo de aço suspenso, peso de balancim, peso de cintas. O resultado é a capacidade líquida disponível para a carga.
5. Carga / capacidade (utilização)
Operação acima de 75% da capacidade líquida exige plano de rigging com avaliação especial. Operação acima de 90% geralmente exige aprovação de engenheiro independente e backup operacional (segundo equipamento em sobreaviso).
6. Reação no solo / sapatas
Em guindastes telescópicos, a reação por sapata pode chegar a 60% do peso total combinado (guindaste + carga + lastro). Solo precisa suportar essa reação com fator de segurança ≥ 1,5. Em piso compactado, geralmente exige-se chapas de distribuição.
Capacitação de operadores — o item mais ignorado da NR11
Operadores de empilhadeira, ponte rolante, guindaste e munck precisam de treinamento específico com carga horária mínima e reciclagem periódica. O empregador é responsável por:
| Equipamento | Carga horária inicial | Reciclagem | Pré-requisito |
|---|---|---|---|
| Empilhadeira | 16 h teóricas + 4 h práticas (NR-11.4) | A cada 3 anos ou após acidente | CNH |
| Ponte rolante | 16 a 24 h, conforme complexidade | A cada 3 anos | Habilitação técnica |
| Guindaste / munck | 40 h iniciais (recomendado) | Anual | CNH categoria compatível |
| Sinaleiro / rigger | 16 h específicas | Anual | Treinamento NR-11 e NR-35 quando altura |
Operador sem certificado é, na prática, o mesmo que máquina sem laudo: a empresa fica responsável objetivamente por qualquer acidente.
Erros mais comuns em laudos NR11 e planos de rigging
Em auditorias técnicas que realizamos para terceiros, os erros se repetem:
- Plano de rigging sem cálculo de tensão por perna da lingada
- Plano sem gráfico de carga do guindaste para o raio real da operação
- Capacidade líquida igual à capacidade bruta (esquecimento do peso de moitão, balancim, cintas)
- Centro de gravidade da carga assumido como geométrico sem verificação
- Plano genérico, copiado, com nome do cliente trocado
- Inspeção de munck sem teste de carga ou com teste a 100% (norma exige 110% para confirmação)
- Cabos de aço com critério de descarte ignorado (NBR 13541)
- Ganchos sem ensaio LP/PM em garganta
- Operadores sem certificação válida
- ART não baixada ou em nome de profissional não habilitado em mecânica
Penalidades pelo descumprimento da NR11
A fiscalização pelo MTE classifica grande parte das infrações como graves ou gravíssimas:
- Multa por equipamento sem laudo (R$ 6.708 a R$ 670.840 — NR-28)
- Interdição imediata do equipamento ou da obra
- Embargo da obra em casos de plano de rigging ausente
- Indenização ao trabalhador acidentado
- Ação regressiva da Previdência cobrando o INSS
- Responsabilidade criminal (lesão corporal culposa, homicídio culposo)
- Inclusão da empresa em rol de reincidentes do MPT
- Negativa de seguro patrimonial em caso de queda de carga sobre estrutura
Em caso de queda fatal de carga, o Ministério Público abre inquérito e exige plano de rigging assinado, ART do engenheiro, certificado dos operadores, laudo do equipamento e registro do briefing pré-operação. Falta de qualquer um desses documentos transforma o caso em homicídio culposo do empregador e do engenheiro responsável.
Como a VSM conduz inspeção NR11 e elaboração de plano de rigging
Inspeção NR11 de equipamentos
1. Análise documental prévia (laudos anteriores, manuais, certificados) 2. Inspeção visual estrutural — chassis, lança, torre, contrapesos, soldas críticas 3. Inspeção visual e END nos pontos críticos (gancho, polias, eixos) 4. Verificação dos sistemas de segurança — limites, freios, válvulas hidráulicas, indicadores de carga 5. Teste dinâmico e de carga (110% conforme aplicável) 6. Avaliação da documentação operacional e capacitação dos operadores 7. Emissão do laudo com fotos, ensaios, recomendações e ART
Plano de rigging
1. Reunião técnica com cliente e construtora 2. Coleta de dados: desenho da carga, peso, centro de gravidade, área da operação 3. Levantamento topográfico e geotécnico do local quando necessário 4. Seleção do equipamento principal e cálculos de capacidade 5. Dimensionamento dos acessórios e lingadas 6. Análise de interferências e risco 7. Elaboração do plano em PDF (croquis, gráficos de carga, procedimento, APR) 8. Apresentação e treinamento da equipe operacional 9. Acompanhamento da operação por engenheiro residente quando contratado 10. Relatório pós-operação
Inspeção NR11 e plano de rigging em São Paulo (SP)
A VSM atende toda a malha industrial paulista. Capital, Guarulhos, Osasco, Barueri, Cotia, ABC Paulista (Santo André, São Bernardo, São Caetano, Diadema, Mauá), Campinas, Sorocaba, São José dos Campos, Ribeirão Preto, Piracicaba, Jundiaí, Santos, Cubatão, Bauru, Marília, Araraquara, São Carlos, Limeira, Americana. Forte atuação em canteiros de Cubatão, Paulínia, Vale do Paraíba e logística e centros de distribuição da Grande São Paulo.
Inspeção NR11 em Minas Gerais (MG)
Belo Horizonte, Contagem, Betim, Sete Lagoas, Uberlândia, Uberaba, Juiz de Fora, Ipatinga, Coronel Fabriciano, Timóteo (Vale do Aço), Montes Claros, Poços de Caldas, Varginha, Pouso Alegre, Divinópolis, Triângulo Mineiro e Sul de Minas. Cobertura em siderurgia do Vale do Aço, mineração e Pólo Automotivo de Betim.
Inspeção NR11 no Rio de Janeiro (RJ) e Espírito Santo (ES)
Rio de Janeiro: capital, Niterói, São Gonçalo, Duque de Caxias, Itaboraí (COMPERJ), Volta Redonda e Barra Mansa (CSN), Resende (polo automotivo), Macaé e Campos (offshore). Espírito Santo: Vitória, Vila Velha, Serra, Cariacica, Cachoeiro de Itapemirim, Linhares, Aracruz (siderurgia e portos).
Por que a VSM Engenharia é referência em NR11 no Sudeste
- Engenheiros mecânicos com CREA ativo e atribuições para projeto e inspeção de equipamentos de içamento
- Mais de 800 equipamentos inspecionados em campo no Sudeste
- Centenas de planos de rigging executados em obras de infraestrutura, indústria e energia
- Inspetores certificados em ensaios não destrutivos (LP, PM, UT)
- ART inclusa em todo serviço, sem custo adicional
- Acompanhamento operacional de içamentos críticos por engenheiro residente
- Suporte técnico contínuo pós-laudo
- Atendimento emergencial em até 48 horas para liberação de equipamentos
