Inspeção NR13: o guia técnico definitivo para caldeiras, vasos de pressão e tubulações
A NR13 deixou de ser um simples formulário de "atestado de boas condições" há muito tempo. Hoje, ela funciona como o principal mecanismo legal e técnico que o Brasil possui para evitar que uma caldeira exploda dentro de uma indústria, que um vaso de pressão rasgue um galpão ao meio ou que uma tubulação de vapor mate um operador a três metros de distância. Não é alarmismo: o histórico brasileiro de acidentes com equipamentos pressurizados — Bauru, Bragança Paulista, Cubatão, Mauá — é longo, documentado e quase sempre liga a causa-raiz a uma inspeção atrasada, mal feita ou simplesmente fictícia.
Este guia foi escrito por engenheiros mecânicos da VSM Engenharia, com mais de uma década de campo entre indústrias do Sudeste, e tem um objetivo simples: dar à pessoa responsável pela operação — gestor industrial, gerente de manutenção, técnico de segurança, dono da empresa — o entendimento real do que a norma cobra, como ela é fiscalizada e o que separa um laudo técnico íntegro de um pedaço de papel sem valor.
A NR13 vigente foi consolidada pela Portaria MTP nº 1.846/2022, que substituiu a Portaria 672/2021. Toda inspeção realizada hoje deve seguir essa redação atualizada. Se o seu prestador atual ainda cita "NR-13/2014" no laudo, há um problema sério de defasagem técnica.
O que é a NR13 e por que ela existe
A Norma Regulamentadora nº 13 é a norma do Ministério do Trabalho e Emprego que regulamenta a gestão da integridade estrutural de quatro famílias de equipamentos: caldeiras a vapor, vasos de pressão, tubulações de interligação e tanques metálicos de armazenamento. O verbo central é "gestão", e isso é importante: a NR13 não é apenas uma vistoria pontual — é um sistema contínuo de controle de risco que envolve projeto, fabricação, instalação, operação, manutenção, inspeções periódicas, treinamento de operadores e documentação rastreável durante toda a vida útil do equipamento.
A norma existe porque equipamentos que armazenam ou geram pressão interna falham de modo violento. Diferente de uma máquina rotativa que para quando trava, um vaso pressurizado falha com liberação súbita de energia. Uma caldeira flamotubular de 6 toneladas operando a 10 bar contém energia equivalente a aproximadamente 25 quilos de TNT. Quando essa energia é liberada de uma só vez por uma trinca não detectada, o resultado é destruição estrutural, projéteis e mortes em raio de dezenas de metros.
Quem é obrigado a cumprir a NR13
Praticamente todas as empresas brasileiras com algum grau de processo térmico ou pressurizado. Na prática, a obrigatoriedade alcança:
- Indústrias alimentícias (laticínios, frigoríficos, processadoras de soja, cervejarias, destilarias, refinarias de açúcar)
- Indústrias químicas e petroquímicas (reatores, colunas de destilação, vasos separadores)
- Indústrias têxteis (caldeiras de tingimento, autoclaves, vasos de vapor)
- Hospitais e clínicas (autoclaves de esterilização classificam como vasos de pressão)
- Lavanderias industriais (caldeiras de geração de vapor)
- Sucroalcooleiras (caldeiras aquatubulares de bagaço, vasos de fermentação pressurizados)
- Usinas termelétricas e cogeradoras
- Plantas de gases industriais (vasos criogênicos, cilindros de armazenagem)
- Qualquer empresa que opere compressores de ar com reservatórios acima dos limites da norma
A regra prática é direta: se o equipamento gera, armazena ou movimenta fluido sob pressão e cai dentro dos limites de volume e pressão definidos pela NR13, o cumprimento é integral, sem exceções por porte da empresa.
Categorização: a base de todo o cronograma de inspeção
A NR13 categoriza caldeiras e vasos de pressão. Essa categoria define periodicidade de inspeção, profissionais habilitados, exigências documentais e nível de ensaios não destrutivos exigidos. Errar a categorização é o erro número um que vemos em laudos de baixa qualidade, e ele compromete todo o resto.

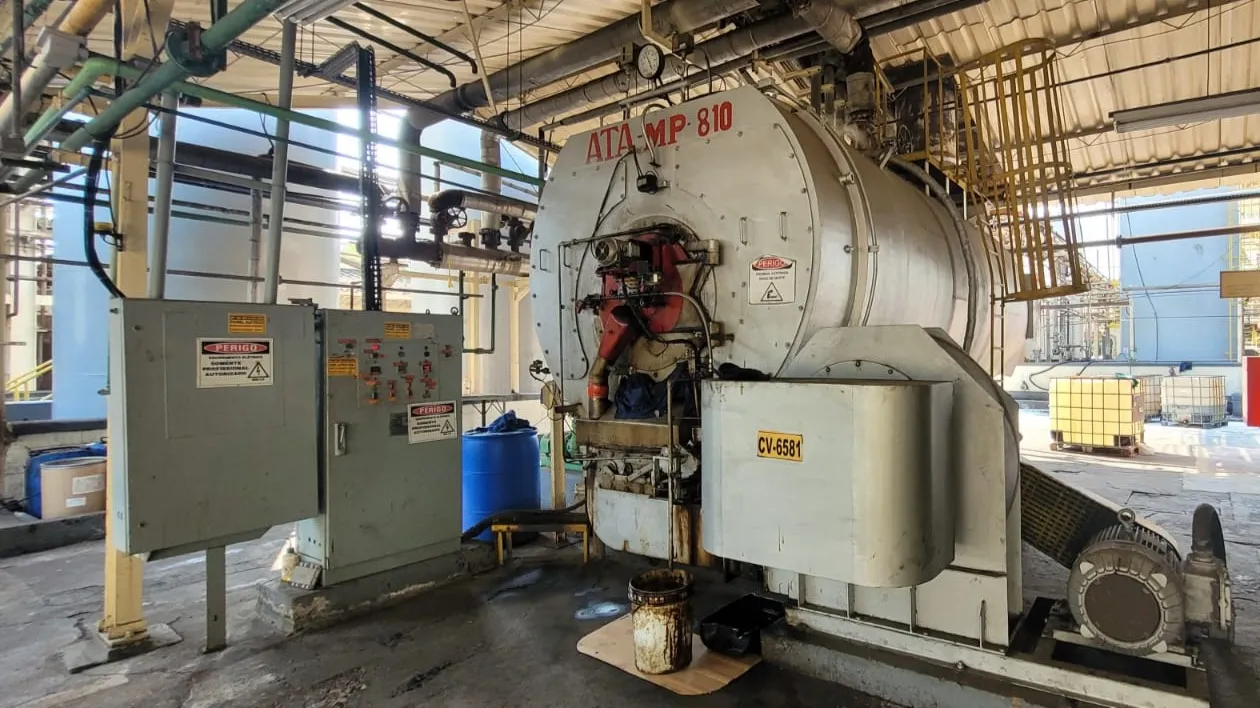

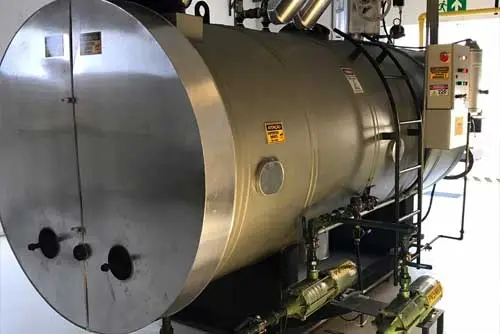

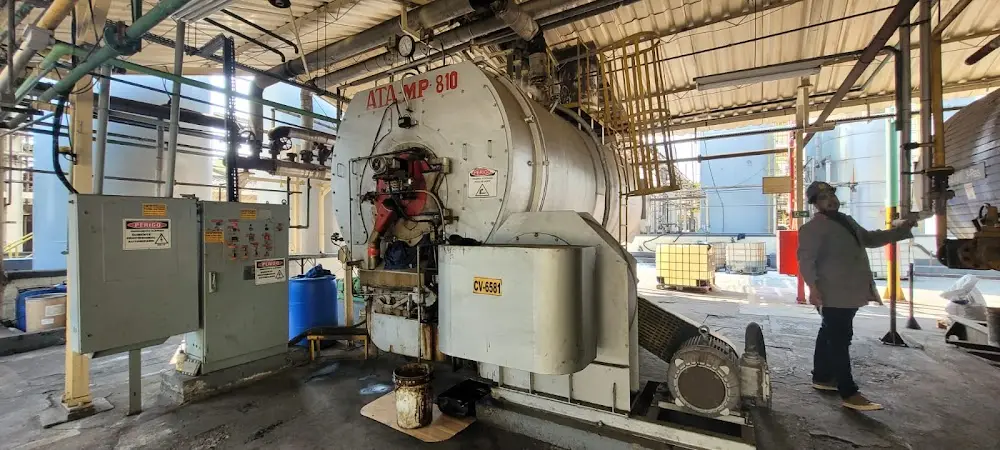

Categorização de caldeiras
| Categoria | Pressão de operação (PMTA) | Risco / Periodicidade |
|---|---|---|
| A | Acima de 1.960 kPa (≈ 19,98 kgf/cm²) | Risco elevado — inspeção interna a cada 12 meses, externa a cada 12 meses, hidrostática a cada 20 anos |
| B | Entre 588 kPa e 1.960 kPa | Risco médio — inspeção interna a cada 24 meses, externa a cada 24 meses |
| C | Até 588 kPa e volume até 100 L, OU pressão acima de 588 kPa com PV ≤ 6 (kPa·m³) | Risco controlado — inspeção interna a cada 40 meses, externa a cada 40 meses |
A categoria isolada não basta. Se a caldeira opera fora do regime de SPIE (Serviço Próprio de Inspeção de Equipamentos) ou fora dos critérios de PH dispensável, os prazos podem ser reduzidos pelo profissional habilitado. Confie em quem justifica tecnicamente o cronograma, não em quem apenas copia o prazo máximo da norma.

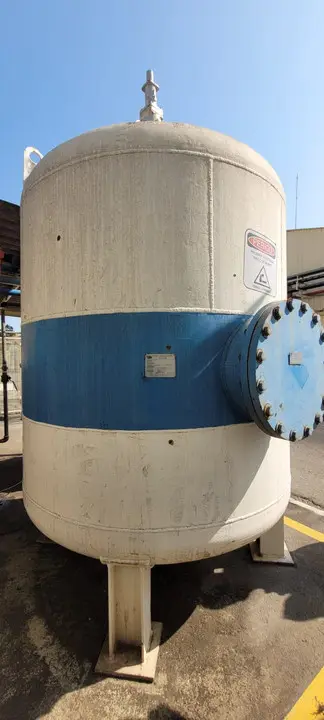

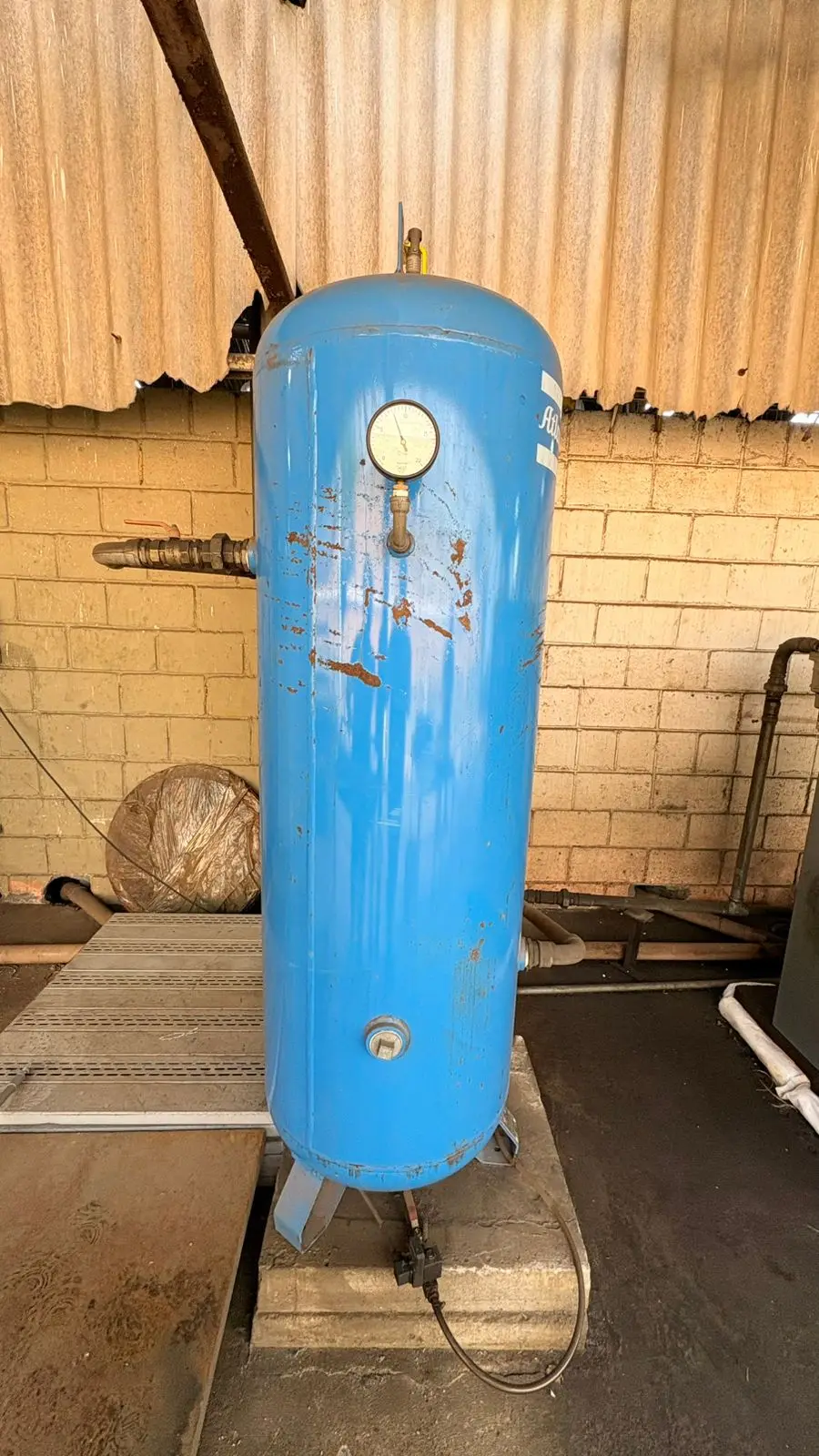

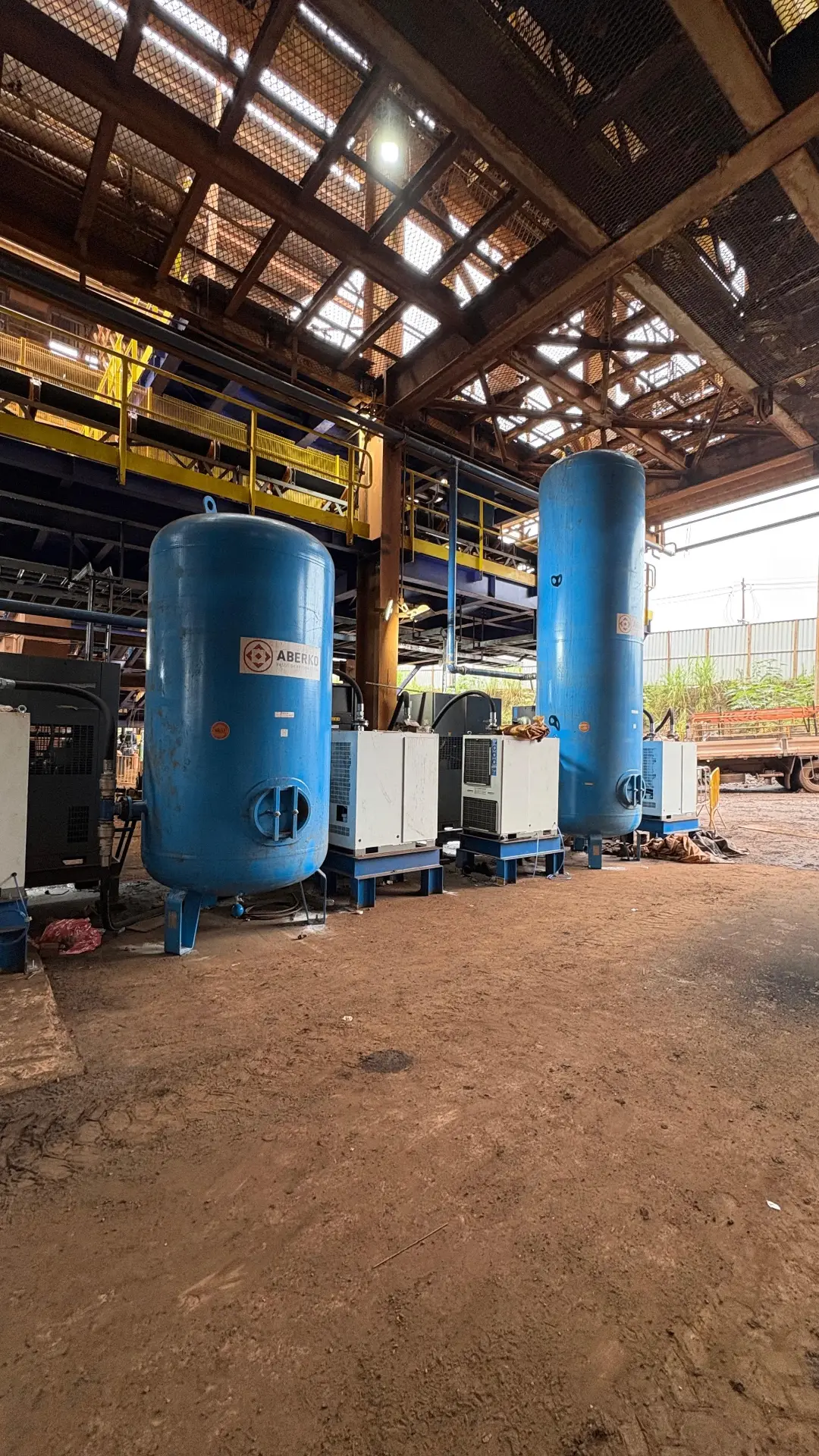

Categorização de vasos de pressão
A categorização de vasos é bidimensional: combina a classe de fluido (de A a D, do mais perigoso ao menos perigoso) com o grupo de risco (1 a 5, em função do produto P × V). O cruzamento define a categoria final do vaso (I a V).
| Classe de fluido | Exemplo | Risco |
|---|---|---|
| A | Hidrogênio, acetileno, gases inflamáveis liquefeitos | Altíssimo |
| B | Fluidos inflamáveis ou tóxicos não enquadrados em A | Alto |
| C | Vapor d'água, água quente, ar comprimido | Médio |
| D | Outros fluidos não enquadrados | Baixo |
Um autoclave hospitalar (vapor saturado, classe C, baixo PV) tipicamente é Categoria V, com inspeções a cada 5 anos. Já um vaso separador de gás natural (classe A) pode cair na Categoria I, com inspeções anuais e ensaios não destrutivos volumétricos obrigatórios.
Tipos de inspeção previstos na NR13
A norma reconhece três modalidades, e qualquer uma delas exige documentação completa, registro no Livro de Registro de Segurança e parecer assinado por profissional habilitado.
- Inspeção inicial — realizada antes do equipamento entrar em operação pela primeira vez, ou após alteração significativa (mudança de localização, substituição de componente principal, alteração de PMTA).
- Inspeção periódica — subdividida em interna (com o equipamento parado, despressurizado e aberto, permitindo varredura visual e ensaios em todas as superfícies) e externa (com o equipamento em operação, focada em itens de segurança, instrumentação, isolamento e condições de operação).
- Inspeção extraordinária — gatilhada por reparos, modificações, acidente, paralisação superior a seis meses ou recomendação técnica do profissional.
Documentação obrigatória: o pacote que sustenta a operação
Sem esses documentos atualizados e fisicamente disponíveis, a empresa é considerada em irregularidade, mesmo que o equipamento esteja em condições impecáveis. Auditores fiscais do trabalho, peritos do INSS e seguradoras pedem essa documentação antes de qualquer outra coisa.
- Prontuário do equipamento — espécie de "RG" do bem. Contém memorial de cálculo, desenhos, materiais, certificados de soldagem, PMTA, dados de fabricação e histórico de modificações.
- Livro de Registro de Segurança — registro cronológico de toda ocorrência: inspeções, intervenções, alteração de operadores, eventos anormais. Pode ser físico ou digital, desde que rastreável.
- Projeto de instalação — assinado por engenheiro habilitado, com ART no CREA, contemplando posicionamento, exaustão, drenagem, distâncias mínimas, sistema de combate a incêndio.
- Laudo técnico de inspeção — relatório técnico com fotos datadas, ensaios realizados, defeitos encontrados, medidas corretivas, validade e recomendações.
- Certificado de inspeção — documento sintético, geralmente afixado próximo ao equipamento.
- ART — Anotação de Responsabilidade Técnica do engenheiro mecânico responsável pela inspeção, paga e baixada no CREA.
- Certificado de capacitação dos operadores — exigido para caldeiras (curso obrigatório de 40 horas mínimas, conforme NR13 Anexo I).
Ensaios Não Destrutivos (END) na inspeção NR13
Ensaios não destrutivos são o coração técnico da inspeção. Sem END a inspeção é apenas opinião visual, e opinião visual não vê 90% das falhas estruturais que matam. Os principais métodos aplicados pela VSM Engenharia em inspeções NR13 são:
| Método | Sigla | Detecta | Aplicação típica |
|---|---|---|---|
| Visual | IV | Corrosão externa, deformações, vazamentos, isolamento degradado | Toda inspeção, base de tudo |
| Ultrassom convencional | UT | Espessura de parede, descontinuidades internas | Mapeamento de corrosão em costados e tampos |
| Ultrassom phased array | PAUT | Trincas, falta de fusão em soldas | Soldas críticas em vasos categoria I e II |
| Líquidos penetrantes | LP | Trincas superficiais abertas | Soldas em aço inox, equipamentos não magnéticos |
| Partículas magnéticas | PM | Trincas superficiais e subsuperficiais | Soldas em aço carbono, eixos, virolas |
| Radiografia industrial | RT | Descontinuidades volumétricas internas em soldas | Soldas de fabricação, reparos críticos |
| Teste hidrostático | TH | Estanqueidade e resistência mecânica global | Inspeção inicial, pós-reparo, pós-prazo definido |
| Emissão acústica | EA | Defeitos ativos sob pressurização | Vasos de grande porte, monitoramento online |
Pergunte ao seu prestador qual ensaio ele propõe e por quê. Um inspetor qualificado escolhe o ensaio em função do tipo de defeito esperado, do material, da geometria e do histórico do equipamento — não aplica sempre a mesma "receita".
Penalidades reais pelo descumprimento
A fiscalização da NR13 é federal (Auditor Fiscal do Trabalho), mas as consequências de uma não conformidade vão muito além da multa. O Quadro I da NR-28 classifica as infrações da NR13 majoritariamente como gravíssimas (I-4), com valores que partem de R$ 6.708,00 por item descumprido e podem facilmente ultrapassar R$ 70.000,00 em uma única autuação considerando agravantes.
- Multa administrativa — R$ 6.708 a R$ 670.840 por infração, conforme número de empregados expostos
- Interdição imediata do equipamento ou da planta inteira pelo Auditor Fiscal
- Embargo da obra em casos de instalação irregular
- Suspensão de alvará de funcionamento pela prefeitura
- Invalidação do seguro patrimonial e operacional — sinistro causado por equipamento sem laudo válido não é coberto
- Responsabilidade civil objetiva do empregador em caso de acidente
- Responsabilidade criminal (lesão corporal culposa, homicídio culposo) do empregador, gestor e do próprio engenheiro que assinou laudo falso
Em acidente fatal com caldeira ou vaso, o Ministério Público abre inquérito e pede automaticamente a documentação NR13 dos últimos 5 anos. Laudos sem ART baixada, sem evidência de ensaios e sem registro fotográfico datado tornam-se prova contra o gestor.
Como é uma inspeção NR13 conduzida pela VSM Engenharia, passo a passo
Transparência aqui é parte do serviço. Esta é a sequência real que aplicamos em campo, e é também a sequência que recomendamos exigir de qualquer prestador.

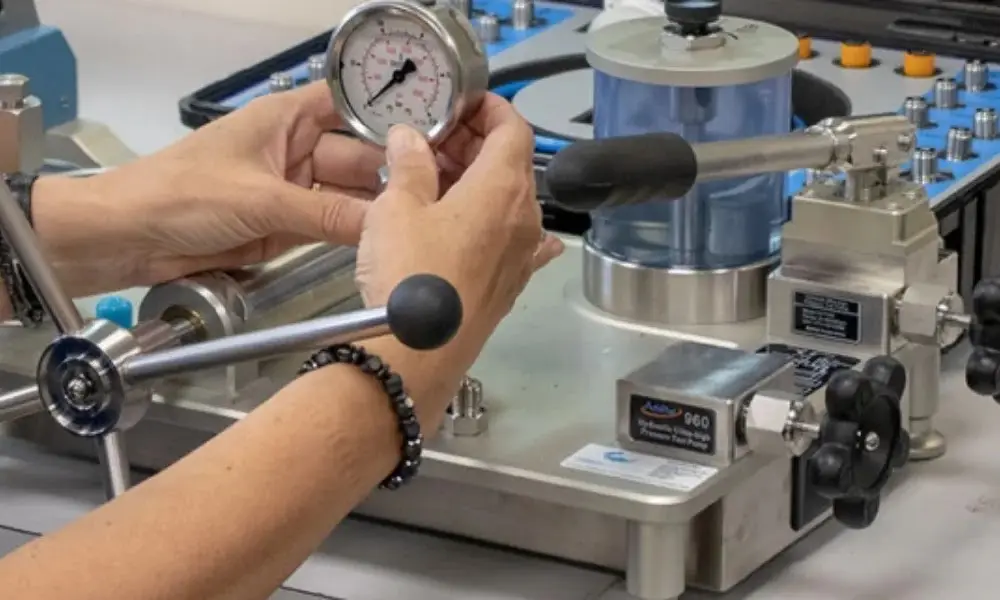

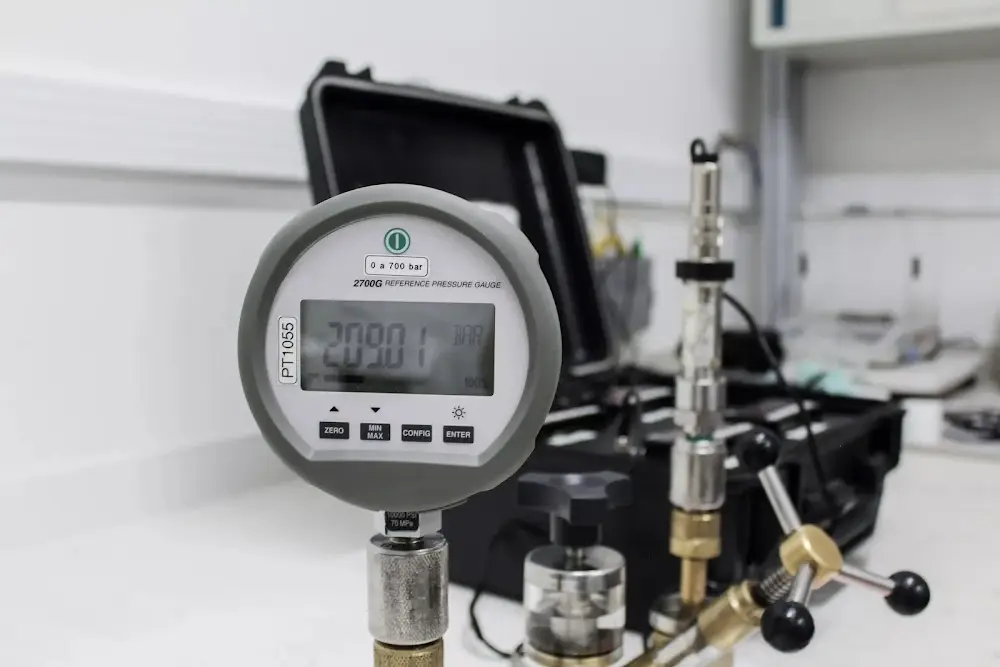

1. Análise documental prévia — solicitamos prontuário, laudos anteriores, livro de registro, fluxograma do processo. Sem isso, a inspeção começa cega. 2. Reunião de abertura — alinhamento com manutenção, segurança e operação sobre escopo, condições de parada, isolamento de energia, espaço confinado. 3. Inspeção externa em operação — verificação de instrumentos, válvulas de segurança, manômetros, dispositivos de alarme, isolamento térmico, base de fixação. 4. Despressurização e abertura controlada — seguimos procedimento de bloqueio e etiquetagem (LOTO), purga, ventilação e teste de atmosfera para entrada em espaço confinado. 5. Inspeção visual interna — varredura completa do costado, tampos, espelhos, tubos, fornalhas, soldas e cordões de ligação. 6. Ensaios não destrutivos planejados — mapeamento de espessuras por UT, LP/PM em soldas críticas, PAUT quando indicado. 7. Avaliação de integridade estrutural — comparação dos resultados com PMTA, espessura mínima, taxa de corrosão e vida residual. 8. Teste hidrostático quando aplicável, com curva de pressurização controlada e registro contínuo. 9. Emissão do laudo técnico com parecer, fotos, planilhas de ensaio, recomendações e cronograma sugerido. 10. ART e atualização do prontuário e livro de registro — fechamento documental rastreável.
Erros mais comuns que vemos em laudos de mercado
A entrega de um "papel timbrado com carimbo de engenheiro" é o que mais existe. Inspeção técnica de verdade é outra coisa. Os erros recorrentes que invalidam laudos:
- Laudo sem evidência fotográfica datada e georreferenciada
- Ausência de planilha de medição de espessuras (UT) com pontos identificados em croqui
- ART não baixada no CREA ou em nome de profissional sem habilitação em mecânica
- Categorização incorreta do equipamento (caldeira B tratada como C, por exemplo)
- Cronograma de inspeção copiado da norma sem justificativa técnica
- Ausência de avaliação da válvula de segurança (PSV) — item que mais mata em caldeiras
- Falta de avaliação da vida residual com base em taxa de corrosão histórica
- Recomendações genéricas tipo "manter manutenção preventiva", sem prazo nem responsável
Comparativo: laudo NR13 conformista × laudo NR13 técnico
| Aspecto | Laudo conformista (papel) | Laudo técnico VSM |
|---|---|---|
| Tempo em campo | 2 a 4 horas | 1 a 3 dias por equipamento |
| Ensaios realizados | Apenas inspeção visual | Visual + UT mapeado + LP/PM em soldas críticas |
| Documento entregue | 4 a 8 páginas | 30 a 80 páginas com fotos, planilhas e croquis |
| ART | Genérica, sem detalhamento | Específica por equipamento, com cargas horárias reais |
| Vida residual | Não calculada | Calculada com base em taxa de corrosão |
| Próxima inspeção | "Conforme norma" | Justificada tecnicamente |
| Validade jurídica em acidente | Frequentemente questionada | Sustenta a defesa técnica |
Periodicidades práticas — referência rápida
Para gestores que precisam montar cronograma anual, esta tabela traz os prazos máximos consolidados. Lembre-se: o profissional habilitado pode sempre encurtar os prazos, nunca estendê-los além do limite legal.
| Equipamento | Categoria | Inspeção externa | Inspeção interna | Teste hidrostático |
|---|---|---|---|---|
| Caldeira | A | 12 meses | 12 meses | A cada 20 anos |
| Caldeira | B | 24 meses | 24 meses | A critério do PH |
| Caldeira | C | 40 meses | 40 meses | A critério do PH |
| Vaso de pressão | I | 1 ano | 3 anos | A cada 12 anos |
| Vaso de pressão | II | 2 anos | 4 anos | A cada 16 anos |
| Vaso de pressão | III | 3 anos | 6 anos | A cada 20 anos |
| Vaso de pressão | IV | 4 anos | 8 anos | A cada 20 anos |
| Vaso de pressão | V | 5 anos | 10 anos | Dispensável conforme avaliação |
Inspeção NR13 em São Paulo (SP)
A VSM Engenharia atende toda a malha industrial paulista, com base operacional na Grande São Paulo e equipes deslocadas para o interior. Cobrimos São Paulo capital, Guarulhos, Osasco, Barueri, Cotia, ABC Paulista (Santo André, São Bernardo do Campo, São Caetano do Sul, Diadema, Mauá, Ribeirão Pires), Campinas, Sorocaba, São José dos Campos, Ribeirão Preto, Piracicaba, Jundiaí, Indaiatuba, Santos, Cubatão, Bauru, Marília, Presidente Prudente, Araraquara, São Carlos, Limeira, Americana, Sumaré, Hortolândia, Vinhedo, Itu e Salto. Atuamos pesado nos polos de Cubatão (petroquímica), Paulínia (refino), Vale do Paraíba (aeronáutica e automotivo) e interior sucroalcooleiro.
Inspeção NR13 em Minas Gerais (MG)
No estado mineiro atendemos Belo Horizonte, Contagem, Betim, Nova Lima, Sete Lagoas, Uberlândia, Uberaba, Juiz de Fora, Governador Valadares, Ipatinga, Coronel Fabriciano, Timóteo, Montes Claros, Poços de Caldas, Varginha, Pouso Alegre, Passos, Patos de Minas, Divinópolis, Sul de Minas e Triângulo Mineiro. Forte presença em Vale do Aço (siderurgia), Pólo Automotivo de Betim e Triângulo Mineiro (alimentício).
Inspeção NR13 no Rio de Janeiro (RJ)
Atendemos a Região Metropolitana do Rio (Niterói, São Gonçalo, Duque de Caxias, Nova Iguaçu, Belford Roxo), Itaboraí (COMPERJ), Volta Redonda e Barra Mansa (Vale do Paraíba Fluminense), Macaé e Campos dos Goytacazes (Bacia de Campos), Petrópolis, Resende, Angra dos Reis e Cabo Frio.
Inspeção NR13 no Espírito Santo (ES)
Cobertura completa: Vitória, Vila Velha, Serra, Cariacica, Viana, Cachoeiro de Itapemirim, Linhares, Colatina, São Mateus, Aracruz e Guarapari, com forte atuação no polo siderúrgico e portuário da Grande Vitória.
Por que a VSM Engenharia é referência em NR13 no Sudeste
Não é discurso de marketing. É o que o cliente recebe na entrega:
- Engenheiros mecânicos com CREA ativo e habilitação específica em equipamentos pressurizados
- Inspetores certificados em UT, LP, PM e PAUT pela ABENDI / SNQC
- Mais de 500 inspeções NR13 executadas em campo no Sudeste
- Mais de 150 empresas atendidas, com renovação anual de contratos
- Laudos entregues em até 5 dias úteis após o término do trabalho de campo
- ART inclusa em todos os serviços, sem custo adicional
- Suporte técnico contínuo pós-laudo via WhatsApp, e-mail e telefone
- Cronograma de inspeção plurianual entregue como bônus, alinhado ao plano de manutenção do cliente
