Adequação NR12: o guia técnico definitivo para segurança de máquinas e equipamentos
A NR12 é, ao mesmo tempo, a norma mais cara, mais negligenciada e mais decisiva da segurança industrial brasileira. Cara porque exige investimento em proteções físicas, sistemas de comando e engenharia. Negligenciada porque grande parte do parque fabril nacional opera com máquinas adquiridas antes de 2010, sem os dispositivos exigidos hoje. Decisiva porque, segundo dados consolidados da Previdência Social, mutilações de mãos e dedos em prensas, injetoras, calandras e máquinas com partes móveis acessíveis representam o maior volume de afastamentos por acidente de trabalho no setor industrial.
Este guia foi escrito por engenheiros mecânicos da VSM Engenharia com base em centenas de adequações realizadas em indústrias do Sudeste — de pequenas metalúrgicas com tornos universais a grandes plantas automotivas com células robotizadas. O objetivo é claro: explicar com profundidade técnica como adequar máquinas à NR12 sem parar a produção, sem investimento desperdiçado e sem laudo de fachada.
A NR12 vigente foi consolidada pela Portaria SEPRT nº 916/2019 e suas atualizações posteriores. Toda análise de risco e projeto de adequação deve referenciar essa redação. Laudos baseados na versão de 2010 são tecnicamente desatualizados.
O que é a NR12 e qual o seu objetivo real
A Norma Regulamentadora nº 12 trata da segurança no trabalho em máquinas e equipamentos, em todas as fases do ciclo de vida: projeto, fabricação, importação, comercialização, instalação, utilização, manutenção, modificação e desativação. Ela aplica-se a praticamente toda máquina industrial — de uma serra-fita de marcenaria até uma linha completa de envase asséptico farmacêutico.
O objetivo da norma não é "burocratizar a fábrica". É algo muito mais direto: eliminar ou controlar os perigos mecânicos, elétricos, ergonômicos, térmicos e químicos associados ao uso de máquinas, garantindo que nenhum trabalhador seja morto ou mutilado por uma falha de projeto, de proteção ou de procedimento.
A NR12 trabalha sobre a hierarquia clássica de controle de riscos:
1. Eliminar o perigo na concepção (engenharia inerentemente segura) 2. Substituir processo perigoso por processo menos perigoso 3. Proteger com barreiras físicas e dispositivos de segurança 4. Sinalizar e treinar 5. Equipamento de proteção individual (EPI) apenas como última camada
Quem inverte essa hierarquia — começa por EPI e ignora proteção coletiva — está fora da NR12, ponto.
Quem precisa cumprir a NR12
Praticamente todo empregador no Brasil que opere máquinas e equipamentos. A norma não distingue porte, faturamento ou setor. Aplica-se a:
- Indústrias metalúrgicas e metalmecânicas (prensas, dobradeiras, guilhotinas, tornos, fresadoras, centros de usinagem)
- Indústrias automotivas e autopeças (linhas robotizadas, células de soldagem, prensas de estampagem, injetoras de plástico)
- Indústrias alimentícias e de bebidas (envasadoras, encaixotadoras, fatiadoras, moedores, misturadores, paletizadoras)
- Indústrias plásticas e químicas (injetoras, sopradoras, extrusoras, calandras)
- Indústrias têxteis (teares, cardas, urdideiras)
- Indústrias de papel e celulose (cortadeiras, calandras, rebobinadeiras)
- Madeireiras e marcenarias (serra-fita, esquadrejadeira, plaina, tupia)
- Construção civil e canteiros (betoneiras, serra circular, pranchas-guincho, gruas)
- Logística e movimentação (paletizadores automáticos, transportadores de correia)
Máquinas usadas, importadas, recondicionadas ou doadas não são exceção. Se a máquina entrou na sua planta após dezembro de 2010, ela precisa estar adequada ao Anexo XI da NR12 desde o primeiro dia de operação.
Hierarquia de controle e zonas de perigo
Toda análise NR12 começa pelo mapeamento das zonas de perigo da máquina: ponto de operação (onde a ferramenta toca a peça), partes móveis acessíveis (engrenagens, polias, correias, eixos, fusos), zonas de prensagem, esmagamento, corte, perfuração, projeção e enrolamento. Para cada zona, define-se a proteção adequada: fixa, móvel intertravada, ajustável, distanciamento ou dispositivo eletrosensitivo.
A escolha do tipo de proteção segue a ABNT NBR 14153 (categorias de segurança B, 1, 2, 3 e 4), a EN ISO 13849-1 (níveis de desempenho PL a, b, c, d, e) e a EN IEC 62061 (SIL 1 a 3). Quem não trabalha com essas normas referenciadas está fazendo "achismo de proteção", e isso reprova em qualquer auditoria.
Análise de risco (APR / HRN): o ponto de partida obrigatório
Nenhuma adequação NR12 começa pela compra de cortina de luz. Começa pela análise de risco documentada, máquina por máquina, perigo por perigo. A NR12 menciona explicitamente a obrigatoriedade da análise; a ABNT NBR ISO 12100 detalha a metodologia.
Os métodos mais usados em campo:
| Método | Sigla | Foco | Aplicação típica |
|---|---|---|---|
| Análise Preliminar de Risco | APR | Identificação qualitativa de perigos | Etapa inicial de qualquer projeto |
| Hazard Rating Number | HRN | Score quantitativo (frequência × probabilidade × severidade × exposição) | Priorização de investimento |
| What-If | WI | Brainstorming estruturado de cenários | Linhas complexas e processos novos |
| FMEA de Segurança | FMEA-S | Modos de falha de componentes de segurança | Validação de circuitos categoria 3 e 4 |
| Análise por Categoria (NBR 14153) | — | Definição de categoria de comando exigida | Especificação de relés, CLPs e cortinas |
Exija que cada perigo identificado tenha HRN antes e HRN depois da medida de controle. Um relatório que só descreve perigos sem quantificar redução de risco não atende ao espírito da NR12 e não sustenta defesa em auditoria.
As cinco famílias de medidas de controle exigidas pela NR12
Toda solução de adequação cabe em cinco categorias. Boa engenharia combina várias delas — nunca depende de uma só.
1. Proteções fixas

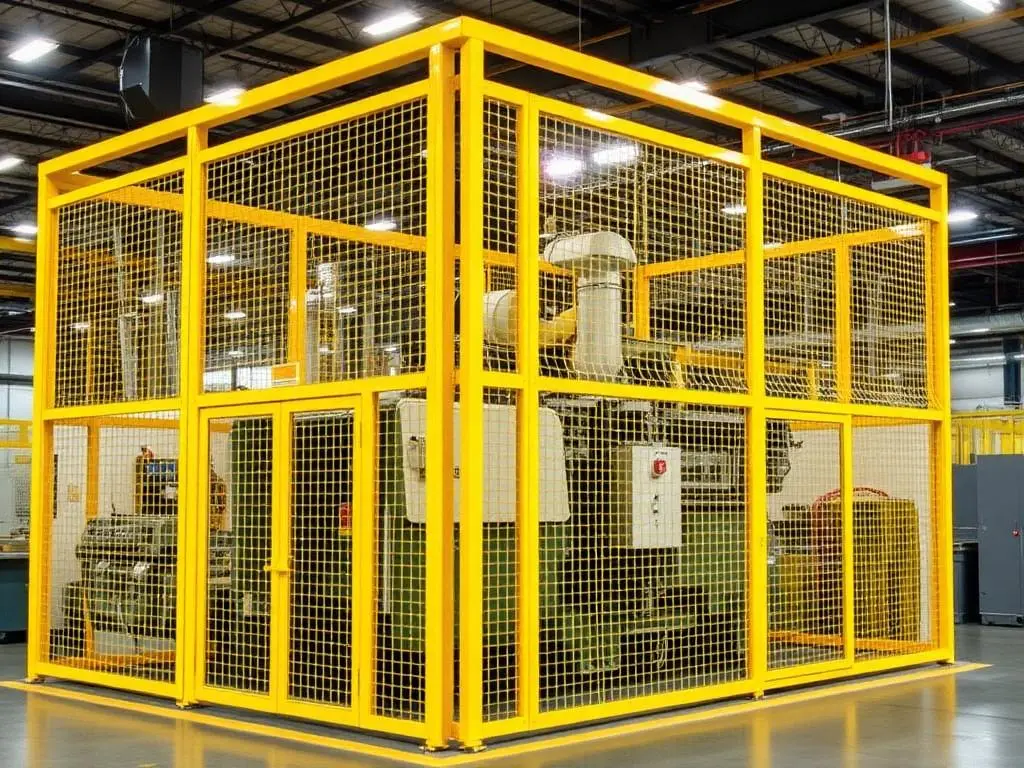

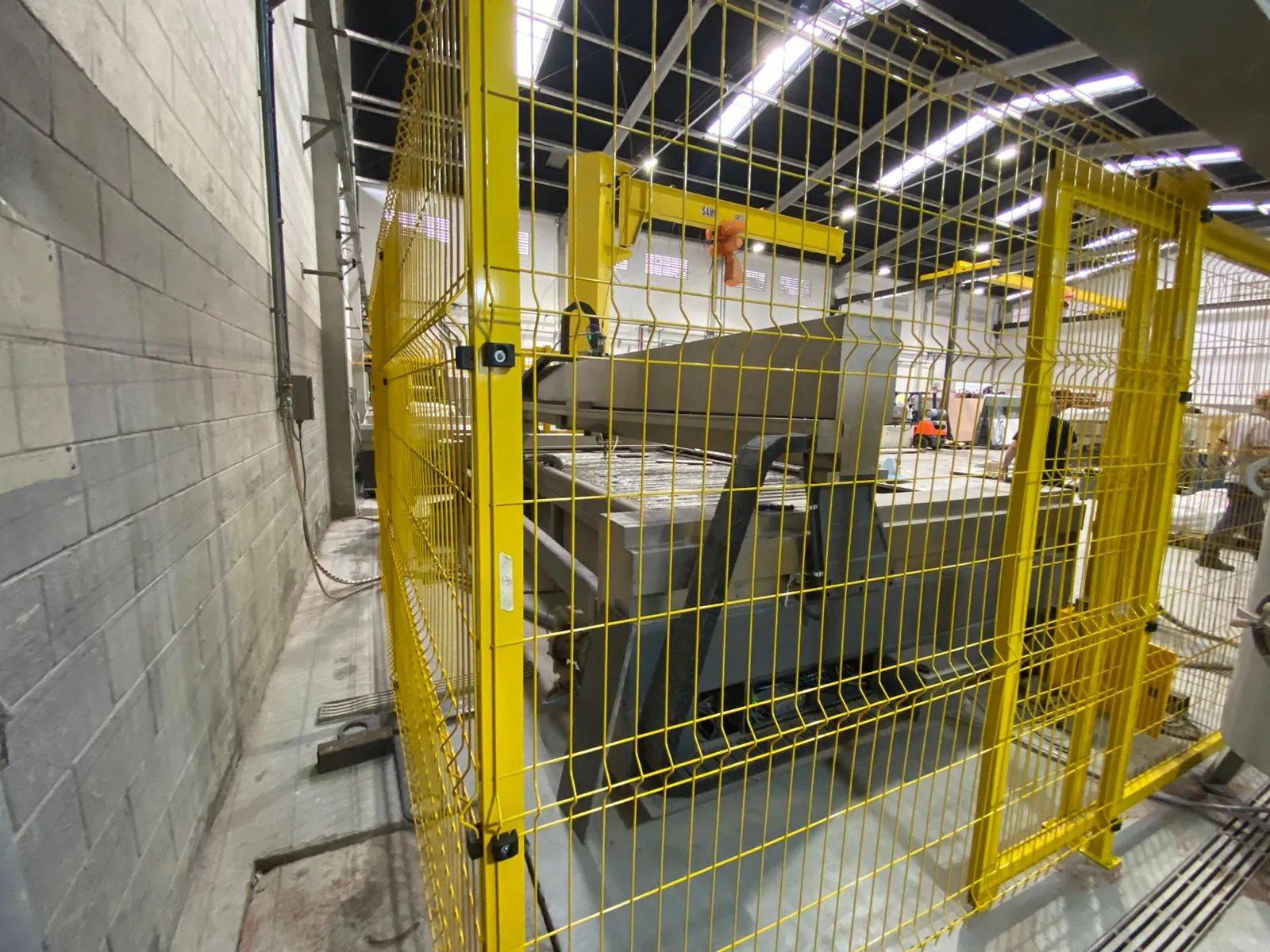

Grades, carenagens, capôs, painéis e tampas que só podem ser removidos com ferramenta. Aplicação ideal em zonas de perigo de acesso pouco frequente (manutenção, lubrificação, limpeza programada). Exigência de resistência mecânica conforme NBR ISO 14120.
2. Proteções móveis com intertravamento
Portas, tampas e barreiras com sensor de posição (chave de segurança magnética, mecânica ou eletrônica codificada). Quando abertas, interrompem o comando da máquina com tempo de resposta compatível com a distância de aproximação. Aplicação em zonas de troca de ferramenta, ajuste e produção em pequenos lotes.
3. Dispositivos eletrosensitivos
Cortinas de luz, scanners de área a laser, tapetes sensíveis, sensores 3D. Permitem proteção sem barreira física, ideais para alimentação manual, robôs colaborativos e células de produção. Exigem dimensionamento de distância de segurança segundo a NBR 13855 (S = K × T + C).
4. Sistemas de comando de segurança
Relés de segurança, CLPs de segurança (Pilz, Sick, Siemens Safety, Omron), botoeiras de emergência (cogumelo amarelo/vermelho de retenção mecânica), comandos bimanuais. A categoria de segurança do circuito (B/1/2/3/4) precisa ser justificada pela análise de risco, não escolhida pelo preço da peça.
5. Procedimentos, sinalização e treinamento
Procedimentos operacionais padronizados (POP), bloqueio e etiquetagem de energia (LOTO conforme NR-10), sinalização visível em português, programa de capacitação dos operadores. Última camada — nunca a primeira.
Categorias de segurança e nível de desempenho — a tabela que ninguém te explica
Esta é a tabela que diferencia uma adequação real de uma "adequação de fachada". A categoria do circuito de segurança precisa ser dimensionada pelo risco, e há jurisprudência consolidada de auditores fiscais reprovando categoria 1 onde a análise pediu categoria 3.
| Categoria (NBR 14153) | PL equivalente (ISO 13849-1) | Falha simples gera perigo? | Aplicação típica |
|---|---|---|---|
| B | a | Sim | Risco baixíssimo, lesões reversíveis leves |
| 1 | b/c | Sim, mas com componentes bem testados | Risco baixo |
| 2 | c | Detecta falha em check periódico | Risco médio com proteção adicional |
| 3 | d | Falha simples não gera perigo, é detectada | Risco alto — maioria das máquinas industriais |
| 4 | e | Falhas múltiplas detectadas, segurança preservada | Risco altíssimo — prensas, robôs, linhas automatizadas |
A esmagadora maioria das prensas mecânicas, injetoras e máquinas com risco de amputação cai em categoria 3 (PL d). Soluções com chave fim-de-curso comum, relé eletromecânico convencional ou contator sem monitoramento não atendem.
Adequação NR12 sem parar a produção: é possível?
Sim, mas exige planejamento. A VSM aplica metodologia em três frentes paralelas:
- Frente de engenharia (off-line) — análise de risco, projeto mecânico das proteções, esquema elétrico do circuito de segurança, lista de materiais. Não impacta produção.
- Frente de pré-montagem (off-line) — fabricação das proteções no fornecedor, programação de CLP de segurança, montagem de painéis. Não impacta produção.
- Frente de instalação (com janela) — instalação física na máquina, integração elétrica, comissionamento, validação. Realizada em paradas programadas curtas: turno noturno, fins de semana, paradas de manutenção mensal.
Em adequações típicas de uma planta de 30 a 50 máquinas, conseguimos reduzir o tempo total de parada a menos de 8% do cronograma calendário, mantendo o atendimento ao cliente.
Comparativo: adequação NR12 conformista × adequação NR12 técnica
| Aspecto | Adequação conformista | Adequação técnica VSM |
|---|---|---|
| Análise de risco | Genérica, copiada para várias máquinas | APR + HRN específicos por máquina, antes e depois |
| Categoria de comando | Sempre B ou 1 (mais barato) | Dimensionada por análise (geralmente 3, com PL d) |
| Cortinas de luz | Modelo único para tudo | Especificação por resolução (R 14, 30 ou 40 mm) e distância |
| Botão de emergência | Botão simples | Cogumelo de retenção mecânica com monitoramento |
| Painel de comando | Reaproveitado | Reformado com relé/CLP de segurança certificado |
| Documentação | Laudo de 5 páginas | Dossiê técnico + ART + manual operacional + treinamento |
| Treinamento dos operadores | Não incluído | Incluído, com lista de presença e avaliação |
Documentação obrigatória da NR12
Toda máquina adequada precisa ter o dossiê técnico disponível para fiscalização. Sem ele, a adequação física não vale.
- Inventário das máquinas com identificação única, fabricante, ano, número de série, localização
- Manual de instruções em português (Anexo I da NR12) — fornecimento, operação, manutenção, riscos
- Análise de risco documentada, com HRN antes/depois e medidas de controle
- Projeto técnico das proteções (mecânico e elétrico) com ART do engenheiro responsável
- Esquema elétrico do circuito de segurança atualizado e disponível na máquina
- Procedimentos operacionais (POP), de manutenção e de emergência
- Registro de capacitação dos operadores conforme item 12.135 da NR12
- Registro de inspeção e manutenção preventiva dos dispositivos de segurança
Erros mais comuns na adequação NR12 — e como evitá-los
Em mais de 200 inspeções de auditoria que realizamos para terceiros, esses são os erros que aparecem em quase todas as plantas:
- Cortina de luz instalada dentro da distância de segurança (operador alcança a zona de perigo antes do equipamento parar)
- Chave de segurança comum em vez de codificada (operador anula com fita adesiva ou imã)
- Relé de segurança com canal duplo monitorado, mas conectado a um único contator (anula a redundância)
- Botão de emergência com retorno por mola em vez de retenção mecânica
- Proteção fixa removível sem ferramenta (parafuso borboleta)
- Painel de comando aberto por operador para "destravar" a máquina
- Reset automático após ciclo seguro (a NR12 exige reset manual fora da zona de perigo)
- Treinamento dado pelo "colega mais experiente" sem registro formal nem conteúdo programático
Penalidades pelo descumprimento da NR12
Auditoria do MTE em máquina sem proteção adequada gera interdição imediata do equipamento (Auditor Fiscal lacra a chave geral). Em caso de acidente, o cenário é catastrófico:
- Multa administrativa por máquina irregular (R$ 6.708 a R$ 670.840 — NR-28)
- Interdição da máquina ou da planta
- Suspensão do alvará de funcionamento
- Indenização cível ao trabalhador (danos materiais, morais e estéticos)
- Ação regressiva da Previdência Social cobrando o INSS pago ao acidentado
- Responsabilidade criminal (lesão corporal culposa, art. 129 §6º CP)
- Inclusão da empresa no rol de empregadores reincidentes do MPT
Em acidente com mutilação, o MPT entra obrigatoriamente com Termo de Ajustamento de Conduta exigindo adequação integral da planta em até 12 meses, com multa diária por descumprimento.
Como a VSM conduz uma adequação NR12, do diagnóstico à entrega
1. Diagnóstico inicial gratuito — visita técnica, levantamento das máquinas, cálculo preliminar de investimento e prazo 2. Inventário detalhado e priorização — classificação por HRN para investir primeiro nas máquinas de maior risco 3. Análise de risco máquina-a-máquina — APR + HRN, com fotos e croquis 4. Projeto técnico — mecânico (proteções) e elétrico (circuito de segurança), com ART 5. Especificação e cotação de materiais — em parceria com fornecedores certificados (Pilz, Sick, Schmersal, Allen-Bradley, etc.) 6. Pré-montagem em fornecedor — proteções e painéis montados off-line 7. Instalação em janela programada — minimizando parada produtiva 8. Comissionamento e teste — validação de tempo de resposta, distância de segurança, integridade de circuito 9. Treinamento dos operadores e mantenedores 10. Entrega do dossiê técnico e plano de manutenção dos dispositivos de segurança
Adequação NR12 em São Paulo (SP)
A VSM Engenharia atende todo o estado paulista. São Paulo capital, Guarulhos, Osasco, Barueri, ABC Paulista (Santo André, São Bernardo do Campo, São Caetano do Sul, Diadema, Mauá), Campinas, Sorocaba, São José dos Campos, Ribeirão Preto, Piracicaba, Jundiaí, Indaiatuba, Vinhedo, Itu, Salto, Santos, Cubatão, Bauru, Marília, Araraquara, São Carlos, Limeira, Americana, Sumaré, Hortolândia. Forte presença em polos automotivos do Vale do Paraíba, química e plástica de Cubatão, alimentício de Campinas e interior.
Adequação NR12 em Minas Gerais (MG)
Belo Horizonte, Contagem, Betim, Nova Lima, Sete Lagoas, Uberlândia, Uberaba, Juiz de Fora, Governador Valadares, Ipatinga, Coronel Fabriciano, Timóteo, Montes Claros, Poços de Caldas, Varginha, Pouso Alegre, Passos, Patos de Minas, Divinópolis, Triângulo Mineiro e Sul de Minas. Cobertura forte em Pólo Automotivo de Betim (FCA, Iveco e cadeia de autopeças).
Adequação NR12 no Rio de Janeiro (RJ) e Espírito Santo (ES)
Rio de Janeiro: capital, Niterói, São Gonçalo, Duque de Caxias, Nova Iguaçu, Volta Redonda, Barra Mansa, Resende (polo automotivo), Macaé, Campos. Espírito Santo: Vitória, Vila Velha, Serra, Cariacica, Cachoeiro de Itapemirim, Linhares, Aracruz.
Por que a VSM Engenharia é referência em NR12 no Sudeste
- Engenheiros mecânicos com CREA ativo e atribuições para projeto de máquinas e segurança
- Mais de 1.500 máquinas adequadas em campo no Sudeste
- Parceria técnica com fornecedores certificados (Pilz, Sick, Schmersal, Allen-Bradley)
- Análise de risco com metodologia HRN auditável
- Projetos com ART específica por contrato, baixada no CREA
- Adequação executada em janelas curtas sem comprometer produção
- Treinamento dos operadores incluído no escopo
- Garantia técnica dos dispositivos instalados e do circuito de segurança
Perguntas frequentes sobre a adequação NR12
Próximo passo: chame a VSM para um diagnóstico gratuito
Solicite um diagnóstico técnico gratuito do seu parque de máquinas: nossa equipe visita a planta, faz inventário rápido, prioriza máquinas por risco e devolve um plano técnico-orçamentário em até 5 dias úteis. Sem compromisso, sem custo.
